隧道堵漏

地铁堵漏工程说明:隧道堵漏、地下隧道堵漏、电缆沟隧道堵漏、高速隧道堵漏、铁路隧道堵漏、隧道防水堵漏防腐施工技术隧道渗漏水的治理技术地下工程主要包括工业与民用建筑的地下室以及防护工程、隧道堵漏、地下隧道堵漏、电缆沟隧道堵漏、高速隧道堵漏、铁路隧道堵漏、隧道防水堵漏防腐、山岭洞库、地下铁道、输水隧道等。在地下工程中,由于设计不周、构造处理不当、选材不良、施工质量不好、地基下沉以及人为或自然灾害等引起工程附近水文地质的改变等因素,导致正在施工或已竣工的工程,发生渗漏水的现象,是比较常见的。若不进行及时治理,必将影响工程进度、使用功能、甚至会影响到工程的结构的安全。地下工程渗漏水的危害:







       1、 地下工程渗漏水,会使钢筋混凝土内部存在的氢氧化钙溶失,PH值变小,容易导致混凝土结构中的钢筋发生锈蚀,并会加快结构混凝土的碱骨料反应,从而影响到结构安全,缩短了工程的使用年限。

       2、 地下工程渗漏水,会失去它的使用功能。如人员长期在潮湿的环境中工作或生活容易发生氡污染,将会影响到身体健康乃至丧失劳动能力;若用于储存物资,则会使物资受潮乃至腐烂变质或失效。

       3、 地下工程的渗漏,须常年采用机械排水和使用抽湿机或用吸湿剂除湿,均会造成能耗损失,成本飙升。

       4、 输水隧道发生渗漏,不但会使输水量流失,提高输水成本,而且会使隧道周围的土壤坍塌,形成空洞,危及输水隧道的结构安全。

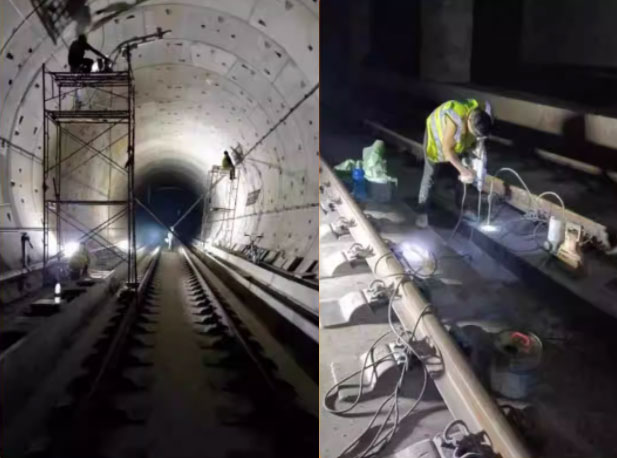

       因此,开展特种地下工程渗漏水治理技术的调研、分析、研究提出可行的实施方案,进行工程应用,是具有重大的现实意义的一项工作。 在用盾构法施工中,由钢筋混凝土管片(衬砌)拼装而成的隧道,由于各种原因造成管片的渗漏水,为保证隧道工程的质量,就必须进行防水堵漏处理。隧道堵漏,从理论和实践上总结了近30年来隧道堵漏经验。




一、特点

       1.1防水堵漏工法能有效解决地下工程中混凝土结构的接缝、施工缝、变形缝、蜂窝麻面及混凝土收缩裂缝等渗漏水、止水、防水效果显著。

       1.2防水堵漏工法施工工艺简单有效,设备体积小巧,不受施工场地大小限制。

       1.3防水堵漏工法中目前所用的注浆材料、嵌缝材料,例如油溶性及水溶性聚氨酯灌浆材料,821BF遇水膨胀橡胶,888膨润土嵌缝胶等,都已达到国内先进水平,有的已达到国际水平。

       1.4防水堵漏工法中,利用特殊的工艺、材料可对混凝土裂缝进行补强,尤其对大面积浇捣的混凝土收缩而产生的细小裂缝也能进行防水堵漏处理。

二、 适用范围

       适用于各种地下工程的防水、堵漏施工,如人防地下室、地下通道、地下车库、隧道堵漏、地下隧道堵漏、电缆沟隧道堵漏、高速隧道堵漏、铁路隧道堵漏、隧道防水堵漏防腐等工程的防水堵漏。

三、工艺原理

       防水堵漏工法所采用的基本原理是化学灌浆。化学灌浆就是利用手工或机械手段,在压力作用下,将特制的化灌材料灌入到建筑物结构裂隙中,使灌浆材料在裂隙中凝固,以达到充填裂隙和止水的目的。 对贯穿裂缝,可采取封缝、埋管、化灌的方法处理。对非贯穿裂缝,因闭气的关系,难以将浆液灌到裂缝的尖顶区,从而不能消除该尖端区所形成的应力集中区,故处理中应周密考虑各种因素,提高浆液的充填率。对于温度裂缝,考虑到混凝土建筑对气温的“滞后效应”,一般选择在混凝土体温度的低点进行灌浆处理,效果较好。

四、施工工艺

       4.1柔性防水堵漏施工工艺 防水施工工艺分为割缝、剔槽、打磨、刷涂料几步。

       4.1.1切割与剔槽 根据设计要求,先用切割机在管片接缝两侧切割,然后用冲击电钻剔槽,再辅以人工精修成5cm深的沟糟。

       4.1.2基面处理 基面处理采用两种方法。明显渗漏水部位采用凿孔注浆堵水(注浆材料为微分子纳米混合防水堵漏材料或水溶性聚氨酯),其他部位渗水采取快凝水泥封堵。快凝水泥SH外渗剂与425#普通硅酸盐水泥按比例混合,或用双快水泥。然后进行封堵。水泥凝结时间调节在2min左右。

       4.1.3打磨 在管片接缝两边约20cm宽距离内,用湿工磨光机打磨。去掉凹凸不平杂物、浮尘等。打磨露出新鲜平整混凝土基面,为下一步涂涮防水涂料打下基础。 4.1.4嵌缝 把配合好的851焦油聚氨酯密封膏或888膨润土嵌缝胶、FUP聚氨酯密封系列止水材料,嵌入修好的沟槽内,填至管片表面平整为止。嵌缝完毕还应以刮刀压刮,以增强密封膏与混凝土的粘结。

       4.1.5涂刷防水涂料层 为保护嵌填料和加强管片接缝的防水能力,在接缝两侧涂刷2~3层柔性防水涂料。防水涂料成膜厚度应保持在2mm,涂刷时应注意形成整体防水胶膜,可采用刮刀或毛刷满涂均匀:也可用氯丁乳胶聚合物砂浆作外防水层。 嵌缝及涂刷防水涂料层应在无渗水、干燥情况下进行。 4.2柔刚结合防水堵漏工艺柔刚结合 防水堵漏工艺程序为:打毛、切割、剔槽;抽管、嵌缝、抹面、注浆。见图2。

       4.2.1凿毛、割缝、剔槽 凿毛;在管片接缝两侧,各宽20cm,人工用剁斧凿毛,露出新鲜混凝土基面并使其粗糙,为增强刚性抹面与混凝土的良好粘结打下基础。 割缝、剔槽;用日产金刚石锯片混凝土切割机切割,切割宽度4~5cm,沟深5~6cm,然后用冲击电钻剔槽,最后用电铲和人工精修成5~6cm深的沟槽。 4.2.2抽管 采用φ14mmPVC胶管作模,双快水泥或其他快凝水泥压管封缝,进行抽管作业,最后留出引水注浆管。

       4.2.3嵌缝材料可选用: (1)环氧煤焦油涂料(底胺和密封膏) (2)851焦油聚氨酯涂料 (3)TPC聚氨酯密封系列止水材料 嵌缝;先用钢丝刷和毛刷清理掉沟槽和两侧的浮灰、泥土,然后嵌入缝材料(施工中按各种嵌缝材料的施工工艺进行),要求嵌填后反复挤压至密实,在嵌缝材料固化过程中最好用刮刀或人工按压两遍,以使粘结更好。

       4.2.4抹面 抹面防水可按五层抹面防水做法实施。也可采用氯丁胶聚合物砂浆抹面。抹面完成后要浇水养护3~4天。

       4.2.5注浆 首先用手掀式注浆泵向引水管压水,然后再压注水溶性聚氨酯浆液(或其他化学灌浆材料)。待浆液固化后,用小刀割掉预埋引水管,再用双快水泥封闭。

五、防水堵漏材料

       5.1封缝材料 目前防水堵漏施工中所采用的封缝材料有以下几种 (1)525#普通硅酸盐水泥加SH水泥外掺剂 (2)双快水泥 (3)特速硬 (4)525#普通硅酸盐水泥加防水浆 (5)525#普通硅酸盐水泥加水泥速凝剂(红星一号、水玻璃、氯化钙等等)

       5.2嵌缝材料 (1)上隧牌851焦油聚氨酯涂料 (2)TPU聚氨酯双组份密封胺 (3)TPU聚氨酯止水腻子 (4)888膨润土聚氨酯嵌缝膏 (5)环氧煤焦油嵌缝材料

       5.3化学灌浆材料 化学灌浆材料种类繁多,但在选择时,应考虑以下要求:

       5.3.1化学灌浆材料的可灌性、凝胶时间可以按需要调节。

       5.3.2化学灌浆材料固化后收缩小,与混凝土粘结性能要好。

       5.3.3化学灌浆材料固结体有一定抗压抗拉强度,耐久性、稳定性好。

       5.3.4化学灌浆材料来源丰富,毒性小,对环境污染少。

       5.3.5化学灌浆材料操作安全、方便,压注设备简单。目前采用的化灌材料有:

       5.3.5.1注浆适用地下人防、洞库、泵房、水池、水坝遂道、岩基、地缆沟等工程进行堵水、补漏、防渗透,它是以微生物化工原料为主剂的多种化学材料配制成A、B两液,用特定的高压器具、等量注入渗漏部位,使其填补充实渗透漏的裂缝中,在20年以上不再渗漏,我公司并提供特种高分子材料施工技术咨询服务。

       5.3.5.2水溶性聚氨醌。

       5.3.5.3油溶性聚氨酯,注浆时还需加入适量发泡灵、三乙胺有机锡等材料,以调节其发泡时间和凝固体的性能。

       5.3.5.4环氧树脂灌浆材料,由环氧树脂、稀释剂、固化剂、增韧剂、亲水剂等组成的灌浆材料。

       5.4外层防水材料(外涂层) (1)氯丁乳胶聚合物砂浆 (2)851焦油聚氨酯防水涂料(黑色和各种彩色) (3)普通硅酸盐水泥加外掺剂 外防水层的施工一定要基面干燥。








六、质量要求

       防水堵漏质量首先要满足委托方要求,各种具体防水堵漏要求,要根据具体情况分析决定,但基本上达到所堵漏的范围应无渗漏水。大型的隧道、地下车站、泵站等防水堵漏经施工后的渗漏量应符合"防水工程规范"所规定的渗漏量,例每昼夜每平方米允许渗漏多少升。 施工中要及时做好隐蔽工程验收工作。

七、机械设备 冲击电锤、冲击电钻; 空气压缩机、风镐、齿轮注浆泵、仿日手掀泵、手压泵、涂料搅拌机; 五金工具(钢丝钳、活络扳手、钢锯、管钳、榔头、钢凿等)、泥工工具(泥板、刮刀等)。

八、施工安全

       应遵守劳动局、建委、市政工程局等有关安全规定,并做到以下安全措施;

       8.1施工人员上岗工作应戴好安全帽、防护手套、穿好防护鞋。

       8.2凿除混凝土和进行化学灌浆时应加强现场通风。

       8.3应有专门的技术管理人员保管化灌材料和配制化灌浆液。

       8.4在进行聚氨酯灌浆时,操作人员应戴好防护眼镜以防止浆液溅入眼睛内。 8.5搭建脚手架要符合有关安全规定,高空作业要戴好安全带。

九、劳动组织

       以小型施工队为好,通常由5~8名施工人员组成。其中需配备1名中等专业技术人员,进行灌浆材料的配制。施工小队中还应配有电工、机修工各1名,整个施工队由队长负责。

十、效益分析

       10.1隧道防水堵漏工法社会效益

       10.1.1通过对隧道的防水堵漏施工,减少隧道内或地下工程中渗漏水,保证隧道质量,保护装饰层,延长了使用寿命。

       10.1.2经防水堵漏处理后的隧道地下工程可以充分发挥其作用,例如原来因渗水而不能使用的地下工程,经堵漏处理后就可以充分利用起来发挥其作用。例如可开设地下商场、旅游停车库、仓库、娱乐场、变电站等,发挥其社会效益。 10.2隧道防水堵漏工法经济效益 隧道防水堵漏施工,只要加强管理,重视质量、安全,就能取得较好的施工利润和经济效,一般可达10%~20%。

十一、工程案例

 1.江苏太仓玖龙纸业(泵房电缆沟堵漏)2. 杭州电力局(运河隧道堵漏)3. 贵州六盘水水泊县铁路(隧道带压堵漏)4.杭州耀江集团(文鼎苑地下室堵漏,伸缩缝堵漏)5.承德污水管道堵漏6. 河南周口热电有限公司(电缆沟堵漏)7. 南京栖霞山(隧道堵漏)8.杭州地铁一号线堵漏9.内蒙古林河铁路道口堵漏10.吉林松源水厂堵漏,11.南京烷基苯水厂水池堵漏等

防水堵漏工程

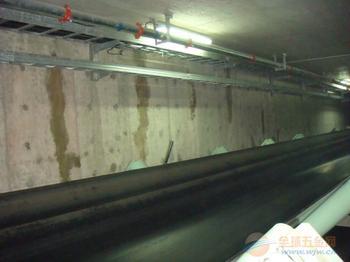

堵漏-对于厂房渗水隧道防水堵漏、地下室渗水堵漏、水池渗水堵漏、电缆沟渗水堵漏、隧道渗漏水等情况,我公司具有带水止水堵漏技术、带压堵漏技术、深层裂缝灌浆技术,采用柔性防水和钢性防水相集合的综合治理方法,能有效解决各种地下及人防工程的渗漏水问题
