1 帷幕材料的选用及制作

1.1 柔性帷幕材料的选用

柔性帷幕材料是采用两层PVC薄膜材料中间夹一层网状纤维材料，经加热压制而成，其抗压性能得到增强，抗冲击和拉伸性能也得到提高，此外也可选用土工布。

1.2柔性帷幕的制作

1）帷幕尺寸的确定

由于矿井的环境所限，帷幕一般都在地面预制。帷幕的尺寸根据电梯井的形状和尺寸而确定。以吉林钢铁集团板石矿业公司上青矿电梯井为例，电梯井的净断面尺寸为2500mm×3800mm，毛断面尺寸为3100mm×4400mm。在施工时，毛断面的施工误差在±50mm的范围。为了保证帷幕的柔性，增加帷幕与岩体的密切结合，帷幕的加工尺寸应大于上述尺寸，即为（3100＋50×2＋y）mm×（4400＋50×2＋x）mm（x、y 为矩形电梯井毛断面横向和轴向帷幕的宽松系数）。根据现场工程的施工情况，该工程电梯井帷幕的宽松系数y选用200mm，x 选用300mm，即帷幕实际尺寸为4800mm×3400mm。

2）悬挂孔的制作

电梯井井壁的施工是自下往上进行的。在柔性帷幕施工时，需要考虑帷幕的悬挂问题，帷幕的四周需要安装悬挂孔。悬挂孔的制作是个关键的环节，处理不好会影响帷幕的电梯井防水性能。悬挂孔距确定之后，在相应的尺寸处，沿帷幕布的竖向将帷幕布捏扁，放入冲压器内，经冲压将铝制金属环压入，形成封闭的悬挂环。

3）悬挂孔距的确定

横断面孔沿横断面四周均匀设置。四角处分别设置悬挂孔，其他的在长和宽的方

向，以不大于> 1m的间距均匀设置，见图1。

垂直方向设置悬挂孔4 个，中间孔距为1500mm，由于两端要连接上下帷幕，上下需各留出100mm。孔距设置见图2。

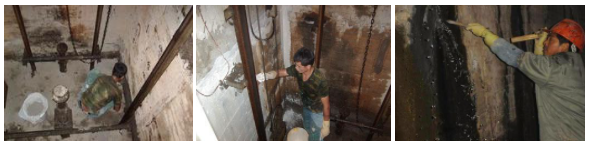

2 帷幕的铺设

帷幕的铺设，是在电梯井毛断面掘进结束后、开始浇灌混凝土井壁之前进行的。每组帷幕高度为4500mm，具体铺设程序如下：

1）施工环境检查

由于帷幕耐韧性较差，所以要检查围岩和周边是否存在锋利的铁丝、岩石等物质，发现后及时清除。

2）钻悬挂孔

钻孔工具采用冲击钻，钻孔选用直径8mm的钻头，孔深为80mm。

3）悬挂环的安装

在钻孔处插入塑料膨胀塞，用膨胀螺钉将塑料环穿入，打入塑料膨胀塞，悬挂环就安装完毕。

4）铺设帷幕

当采用封闭式帷幕电梯井防水法时，需在浇灌井底时将井底全部用帷幕布封闭好。本工程采用导水式帷幕法，因此，先在井底混凝土浇灌1000mm 处，用16根直径为80mm×350mm塑料管沿井壁四周均匀铺设，用于将帷幕外围截留的地下水导入集水井，见图3。

导水管铺设完毕后，开始铺设帷幕。帷幕铺设时先把帷幕四个角的孔用铁丝与岩体的悬挂环对应连接，自下而上悬挂，当高度超出身体控制时，将余下部分的帷幕暂时悬挂起来，当浇筑下一段井壁时再打孔往上铺展悬挂。

5）接茬处的处理

电梯井的总深度为60000mm，帷幕的段高为4500mm，工程施工时，垂直方向宽松系数选为300mm，每个孔距间宽松值设为100mm。在接茬处上下搭接占用长度各100mm，见图4。实际每组帷幕铺设垂直的高度为4000mm，整个电梯井总计铺设帷幕15组。

接茬位置的处理对整个帷幕的电梯井防水效果起着重要的影响，处理方法是，先将两段的帷幕朝向井壁方向对齐，用便携式缝纫机沿四周将两段帷幕布连接在一起，再朝上翻折。浇灌混凝土时用木棍临时将翻折的部位顶住，待混凝土浇灌完后把翻折的帷幕压住，再将木棍撤出。
