在进行凉水塔防水设计时，选用了加拿大凯顿公司的渗透结晶型凉水塔防水材料Krystol Internal MenbraneTM（简称KIM）。具体凉水塔防水设计方案为：1）在凉水塔塔壁开裂处剔槽，以便填充渗透结晶型凉水塔防水材料；2）使用渗透结晶型凉水塔防水材料对凉水塔外壁墙面进行大面积涂刷；3）使用凉水塔防水混凝土进行抹面施工。

     渗透结晶型凉水塔防水材料掺入混凝土内或涂刷在混凝土表面，其中的活性成分与混凝土中所含水分子发生化学反应，生成不溶于水的针状晶体，从而堵塞混凝土中的毛细孔，阻止水分子通过，达到凉水塔防水的目的。该材料的活性成分在无水情况下处于休眠状态，一旦遇到水，休眠即被激活，与混凝土中所含水分子发生反应，继续结晶。该材料在混凝土内部，可以与混凝土同寿命，持续发挥凉水塔防水作用。

2.2 KIM 性能分析

     本工程所采用的主要凉水塔防水材料KIM，是一种具有长效性能的水泥基化学凉水塔防水添加剂，主要用于处理混凝土和其他含硅酸盐水泥的凉水塔防水，同时还能防止混凝土中潮气渗入、水流冲蚀和含有化学物质水溶液的腐蚀，对混凝土内部的钢筋起保护作用。表1 是添加传统凉水塔防水剂AEA 和添加KIM 的混凝土固化后的性能对比。

     由表1 中可以看出，添加了KIM 的混凝土渗透性降低了57%~75%，耐压强度增加了12%~19%。图2 所示为添加了KIM 的混凝土强度与固化后使用时间的关系，从该图可以看出，抗压强度随固化后使用时间的延伸有所增加。

      表2 所示为高速氯化物渗透性能，加入KIM 后混凝土的氯化物渗透性能降低了35%~50%。对于添加KIM 的混凝土进行收缩和开裂性能测试，干燥收缩降低率达到20%~25%，收缩裂缝降低了80%。由固化后混凝土的空气含量和间隔因素（表1） 可知，KIM 混凝土具有明显的抗冻融性。

图3 所示为坍落度损失与时间的关系，对于KIM 混凝土可塑性的测试来说，由于添加了KIM，使混凝土的黏稠度整体增加了很多，从而延长了KIM混凝土的运输时间，大大改善了混凝土施工凝固时间短的不利状况。

3 施工工艺

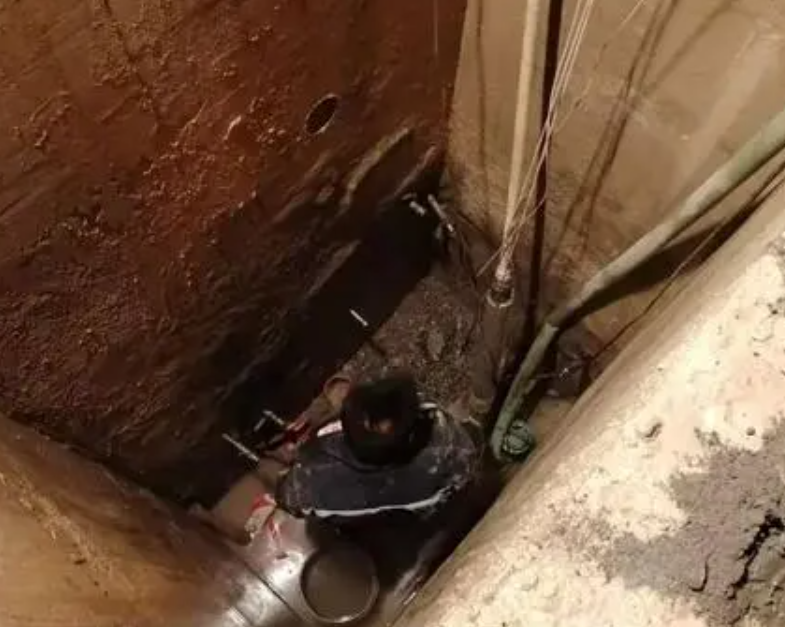

      由于循环水中含有大量的硫酸盐和氯化物，凉水塔需要有一定的耐硫酸盐和氯化物的腐蚀性能。通过以上对KIM 混凝土凉水塔防水剂的性能介绍，可知KIM凉水塔防水材料适用于循环水场凉水塔的凉水塔防水处理。将凉水塔塔壁所有混凝土抹面层全部剔除后，即可按如下步骤进行施工
